Hochleistungsstrahlkopf S 500

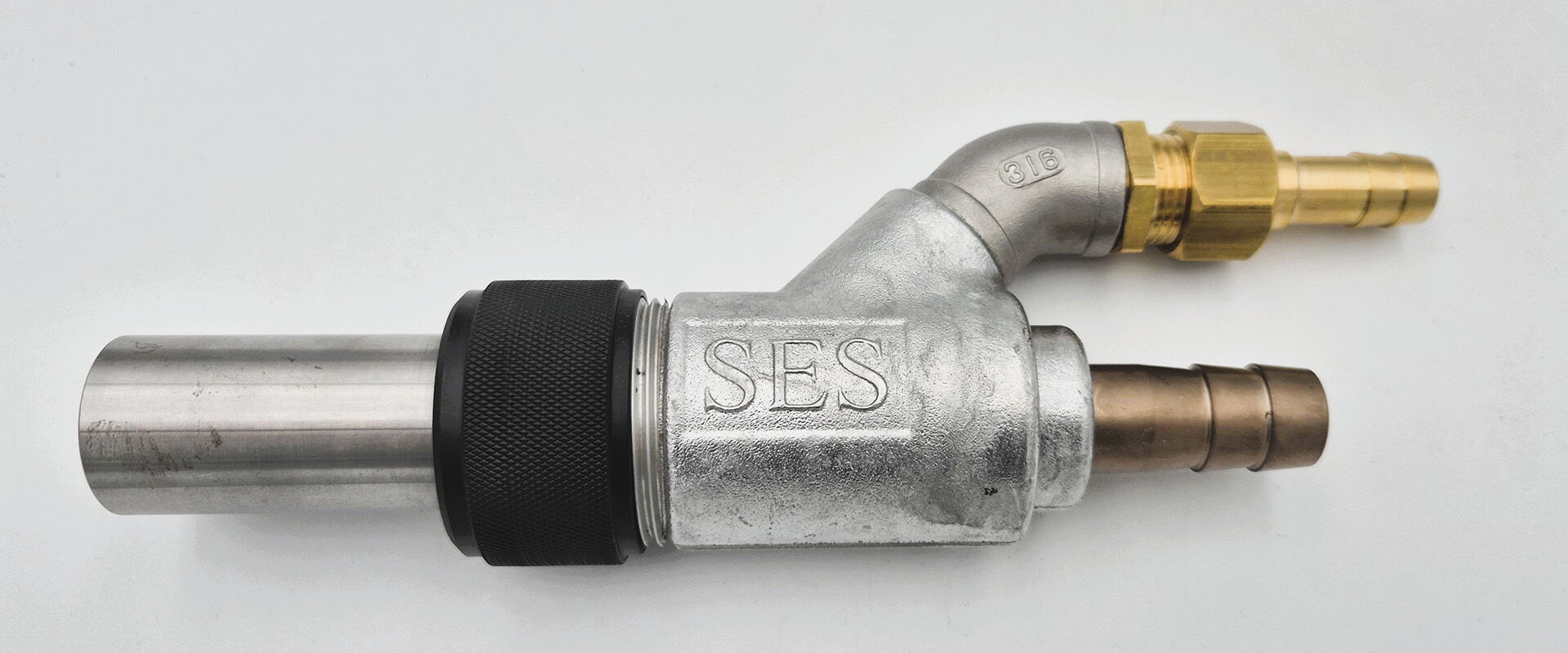

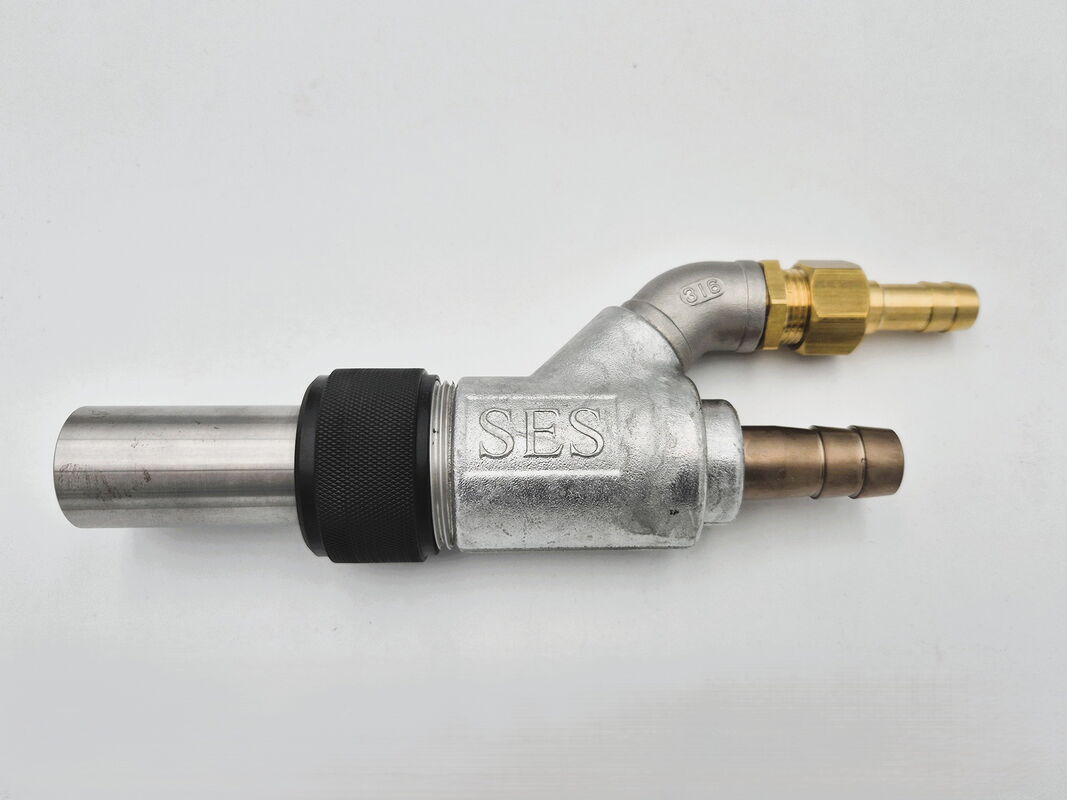

Der patentierte SES Injektor-Hochleistungs-Strahlkopf S 500
- universell einsetzbar für alle Strahlaufgaben
- Leistungen wie bei einem Druckstrahlsystem
- keine Justierarbeiten
- höhere Standzeiten bei weniger Verschleiß
Kategorien:
1. Universell einsetzbar für alle Strahlaufgaben
Der SES – Hochleistungs – Strahlkopf ist sowohl in Trocken-, als auch in Naßstrahlanlagen gleichwertig einsetzbar. Dadurch ist eine identische Ersatzteilhaltung gewährleistet.
2. Leistungen wie bei einem Druckstrahlsystem
Der Strahlkopf erzielt gegenüber anderen auf dem Markt befindlichen Strahlköpfen eine besonders intensive Strahlleistung. Durch die speziellen 15 Ringspalt-Verteilerbohrungen in der Strahlmittelzuführdüse wird die Preßluft gleichmäßig auf den Luftdüsen-Ringspalt verteilt. Diese Ausführung bewirkt einen besonders intensiven Strahlmittelansaugeffekt bei gleichzeitig hoher Strahlmittelbeschleunigung.
3. Keine Justierarbeiten
Der Aufbau des Strahlkopfes ist als Stecksystem ausgeführt. Hierdurch werden die arbeitsaufwändigen Einstell- und Justierarbeiten an jedem einzelnen Strahlkopf hinfällig. Durch das einfache Stecksystem ist eine absolut identische und gleichbleibend intensive Strahlleistung jedes einzelnen Strahlkopfes garantiert.
4. Höhere Standzeiten bei weniger Verschleiß
Auf Grund der speziellen Konstruktion der Strahlmittelzuführdüse und der nachgeschalteten Vorsatzdüse kommt das Strahlmittel nicht wie üblich mit der Vorsatzdüse in Berührung. Ein Verschleiß an der Vorsatzdüse ist somit ausgeschlossen, Ersatzteil- und Wartungskosten für die Vorsatzdüse entfallen.
Das Strahlmittel wird über den Strahlmittelschlauch zentrisch in die Strahlmittelzuführdüse geleitet. Durch die zentrische Zuführung des Strahlmittels erfolgt keine Strahlmittelumlenkung und somit kein Verschleiß im Strahlkopfgehäuse.
Der hochverschleißfeste Hartmetallkern der Strahlmittelzuführdüse garantiert eine lange Lebensdauer und geringe Wartungskosten.
Die in den Hochleistungs-Strahlkopf einströmende Preßluft gelangt nicht wie bei herkömmlichen Strahlköpfen unter einen unkontrollierten Einströmwinkel in die Borcarbid-Dauerstrahldüse, sondern wird parallel zur Düseninnenbohrung in die Strahldüse eingeblasen. Diese kontrollierte Preßluftführung minimiert den Verschleiß der hochwertigen Borcarbidauskleidung erheblich.
Strahlkopf |
Lieferumfang |
Art.-Nr. |
---|---|---|
Injektor-Hochleistungs-Strahlkopf S 500 kompl. Stahl |
in Standardausführung, mit Borcarbid-Dauerstrahldüse 12 mm Vorsatzdüse 14,5 mm, Strahlmittelzuführdüse WORI Ø 10/19, Druckluftanschlußtülle Ø 13 mm mit Überwurfmutter sowie 45° Winkel |
3.0312.09.0 |
Injektor-Hochleistungs-Strahlkopf S 500 kompl. Aluminium |
in Standardausführung, mit Borcarbid-Dauerstrahldüse 12 mm Vorsatzdüse 14,5 mm, Strahlmittelzuführdüse WORI Ø1 0/19, Druckluftanschlußtülle Ø 13 mm mit Überwurfmutter sowie 45° Winkel |
3.0312.13.0 |
Injektor-Hochleistungs-Strahlkopf S 500 kompl. Edelstahl |
in Standardausführung, mit Borcarbid-Dauerstrahldüse 12 mm Vorsatzdüse 14,5 mm, Strahlmittelzuführdüse WORI Ø 10/19, Druckluftanschlußtülle Ø 13 mm mit Überwurfmutter sowie 45° Winkel |
3.0312.18.0 |

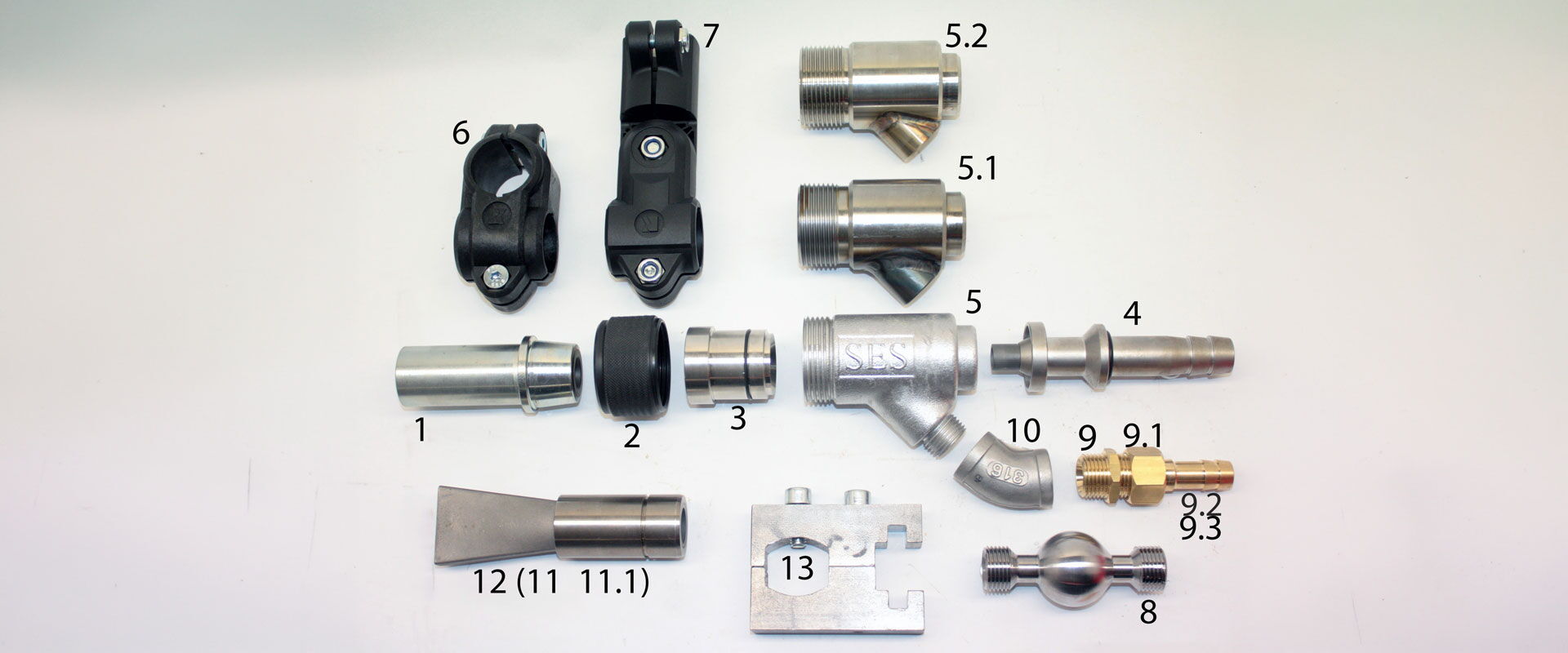

Einzelteile |
Art.-Nr. |
---|---|
1. Dauerstrahldüse Typ BK 12 x 85 mm lg. 12 mm konische Steckfläche |
6.0110.26.0 |
1.1 Dauerstrahldüse Typ BK 14 x 85 mm lg. 12 mm konische Steckfläche |
6.0110.27.0 |
2. Überwurfmutter 11/4”, 31 mm |
6.0616.01.4 |
3. Vorsatzdüse Stahl Typ K 14,0 mm / 1,2 m3/min. / 6 bar |
6.0112.29.4 |
3.1 Vorsatzdüse Stahl Typ K 14,2 mm / 1,3 m3/min. / 6 bar |
6.0112.27.4 |
3.2 Vorsatzdüse Stahl Typ K 14,5 mm / 1,5 m3/min. / 6 bar |
6.0112.28.4 |
3.3 Vorsatzdüse Stahl Typ K 15,0 mm / 1,8 m3/min. / 6 bar |
6.0112.26.4 |
3.4 O-Ring Dichtung f. Vorsatzdüse 29,5 x 1,5 mm |
9.0020.08.0 |
4. Strahlmittelzuführdüse aus Hartmetall. Typ WORI 10/19 mm |
6.0413.12.4 |
4.1 O-Ring Dichtung f. Strahlmittelzuführdüse 18 x 3 mm |
9.0020.06.0 |
5. Strahlkopfgehäuse Standard, aus Stahl 11/4” - 20 mm |
6.0312.01.4 |
5.1 Strahlkopfgehäuse Standard, aus Edelstahl 11/4” - 20 mm |
6.0312.13.4 |
5.2 Strahlkopfgehäuse Standard, aus Aluminium 11/4” – 20 mm |
6.0312.16.4 |
6. Halter für Düse 45 mm 90° Gerade |
9.0016.01.0 |
7. Halter für Düse mit Gelenkklemmstück |
9.0016.02.0 |
8. Strahlkopfbefestigung mit Kugel 1⁄2” |
6.0213.01.4 |
9. Duckluftanschlußtülle mit Überwurfmutter 13 mm – 1⁄2” |
6.0613.13.0 |
10. Winkel für parallele Schlauchführung 1⁄2” , 45°, Innen / Außengew. |
6.0311.07.0 |
11. Breitstrahldüse aus Hartguß Austrittssöffnung 32 x 4 mm |
6.0118.01.4 |
11.1 Breitstrahldüse aus Hartmetall Austrittssöffnung 32 x 4 mm |
6.0118.02.4 |
12.0 Spezial - Vorsatzdüse (Schaft) aus Hartmetall L.W. 18 mm für flächige Strahlarbeiten |
6.0214.01.0 |
13. Halter für Kugelluftdüse und Kugelhalterung für Kugel Ø 35 mm |
6.0215.01.4 |
